Виды, установка и подключение точечных светильников

Время на прочтение статьи: 18 минут 7 секунд.

Содержание

• Материалы и инструменты
• Виды точечных светильников
• Виды лампочек для точечных светильников
• Виды цоколей точечных светильников
• Варианты установки точечных светильников
• Подготовка к монтажу
• Варианты монтажа
• Как подключить точечные светильники
• Частые ошибки при установке
• Заключение

Точечные светильники давно заняли своё место в интерьерах — как жилых, так и офисных. Они позволяют разумно расставить световые акценты, выделить нужные зоны и не перегружать помещение громоздкими люстрами. Подходят для разных задач, от создания основного освещения до декоративной подсветки.

Всё зависит от конструкции, сценария использования и качества монтажа. При правильном подходе такой светильник не просто светит, а помогает собрать интерьер в единую композицию.

Материалы и инструменты

Для начала — что стоит подготовить. Список не самый короткий, но всё по делу. Без этого к установке лучше не приступать. Материалы:

• светильники (в зависимости от типа и конструкции);

• лампочки подходящей мощности и формата;

• кабель сечением, соответствующим нагрузке;

• соединительные клеммы или колодки;

• блок питания (если используется 12-вольтовая система);

• изолента и гофра для прокладки проводки;

• крепёжные элементы (саморезы, анкеры, кронштейны).

Инструменты:

• дрель с коронкой под отверстия;

• отвёртка и пассатижи;

• строительный нож;

• уровень и рулетка;

• индикаторная отвёртка для контроля напряжения.

Виды точечных светильников

На выбор — несколько типов, каждый для своей задачи. Учитывается и мест, куда требуется устанавливать освещение, и то, что нужно получить на выходе.

• встраиваемые (корпус скрывается в потолке, стене или мебели);

• накладные (монтируются на поверхность, часто ставятся на бетон или дерево);

• поворотные (можно менять направление светового пучка);

• стационарные (угол освещения не регулируется);

• декоративные (дают необычный световой эффект или интересную форму).

Виды лампочек для точечных светильников

Источники света тоже разные. Тут важно подобрать то, что подойдёт по мощности, нагреву и долговечности.

• светодиодные (потолочный светодиодный светильник служит долго, почти не греется, потребляет минимум энергии);

• галогенные (лампочки яркие, компактные, но сильно нагреваются);

• люминесцентные (экономичнее ламп накаливания, но менее живучи и требуют аккуратности);

• лампы накаливания (сейчас используются редко, энергозатраты высокие, ресурс небольшой).

Виды цоколей точечных светильников

Здесь всё зависит от типа ламп и схемы подключения. Вариантов много, каждый под свою систему.

• GU10 (штырьковое соединение с поворотной фиксацией, часто ставится в светодиодные и галогенные модели);

• GU5.3 (два штыря, питание через трансформатор, напряжение — 12 В);

• E14 и E27 (привычные резьбовые соединения, иногда встречаются и в точечном освещении);

• G9 (компактный штырьковый вариант, используется в миниатюрных корпусах);

• GX53 (плоский формат, подходит для узких светильников и натяжных потолков).

Варианты установки точечных светильников

Тут всё зависит от конструкции потолка или стены, дизайна помещения. Способов несколько, и у каждого свои особенности.

• Встраивание в натяжной или подвесной потолок. Это самый популярный способ. Требуется монтаж кольца, установка платформы и аккуратная работа с полотном. Встроенные лампы смотрятся аккуратно, но именно встраивать их в готовые потолки не всегда просто.

• Монтаж в гипсокартон. Используется при создании многоуровневых потолков. Простой способ, так как материал легко поддаётся обработке и даёт простор для размещения проводки.

• Установка в деревянный потолок. Обязательно применение термокольца и изоляции, так как дерево чувствительно к перегреву.

• Размещение в панелях ПВХ. Требуются усиливающие кольца, иначе панели могут деформироваться от веса.

• Установка в бетон. Один из самых трудоёмких способов. Чаще всего используют накладные светильники, так как штробить бетон под корпус не всегда уместно.

Подготовка к монтажу

Основные этапы:

1. 1 Перед началом работ питание отключаем на вводном автомате. Убедиться в отсутствии напряжения — обязательный шаг. Проверка индикаторной отвёрткой даст понимание, можно ли безопасно работать в потолке.
2. 2 Следом — разметка. Составить схему, отметить оси, отступить от стен на 30–50 см, продумать равномерный шаг между светильниками в пределах 60–120 см. Учитываются и мебель, и сантехника, и ширина потолочных плит.
3. 3 Пространство над потолком тоже важно. Для стандартных встраиваемых моделей нужно минимум 60–80 мм от корпуса до базового перекрытия. Если планируются поворотные варианты или цоколь GU10, берём 90–110 мм. Всё зависит от размеров светильника и наличия вентиляционного зазора.
4. 4 Светильники и лампы подбираем по среде. Если зона влажная — нужен уровень защиты не ниже IP44. Для душа и подобных мест — IP65 и выше. Это требование, а не рекомендация.
5. 5 Кабель рассчитываем с запасом. Если до 10–12 светодиодных точек и суммарной мощностью до 300 Вт — хватит медного кабеля 3х1,5 мм². При нагрузке выше — лучше 3х2,5 мм². Важно не экономить на сечении.
6. 6 Питание для светильников на 12 В подаётся через драйверы или трансформаторы. Их стоит установить с возможностью доступа — через люк или в нише. Вертикальное крепление помогает отводу тепла.
7. 7 Проводку тянем в гофре ПВХ или ПНД. Крепим к базовому потолку клипсами с шагом 40–60 см. Если кабель проходит через дерево — обязательны металлические втулки, чтобы не повредить изоляцию.
8. 8 Под конкретный материал потолка подготавливаются элементы монтажа. Это платформы под натяжные потолки, закладные кольца для ПВХ, термокольца для дерева, усиление под гипсокартон.

Набор коронок тоже подбирается по материалу:

• для гипсокартона — биметаллическая;

• для ПВХ — ступенчатая с острым резом;

• для дерева — с меткой «по дереву»;

• для бетона — алмазная с возможностью пылеудаления.

Не забудьте подготовить клеммы, зажимы, соединители с нужным допуском по току. Удобно подписать группы и концы кабелей, чтобы не путаться при подключении.

Варианты монтажа

Выделяются следующие:

• встраивание в натяжной или подвесной потолок с платформами и термозащитой;

• врезка в деревянный потолок с терморазрывом и негорючими втулками;

• врезка в гипсокартон с подпружиненными лапками и усилением листа;

• монтаж в ПВХ-панели с усилителем выреза и опорой на базовое перекрытие;

• врезка в бетон при черновой отделке с гильзами либо штробой под стакан, в готовом ремонте чаще выбирают накладные модели;

• накладной способ на любые основания, где врезка невозможна или нежелательна.

Как установить точечные светильники в натяжной подвесной потолок

1. Сначала размечаются центры будущих точек на базовом перекрытии. Оси, шаг, отступы — всё переносится точно. Это основа симметрии и аккуратности.

2. Платформы крепим на дюбеля, выводим их высоту вровень с будущей плоскостью потолка. Контроль уровнем обязателен.

3. Проводку тянем в гофре до каждой платформы. Оставляем запас 10–15 см. Крепление — клипсами к основанию.

4. Драйверы, если нужны, размещаем рядом. Обеспечиваем доступ, соединяем через клеммы, проверяем полярность.

5. После натяжки полотна ждём, пока оно остынет. Потом — приклейка термокольца по центру. Даём клею схватиться.

6. Отверстие вырезается ножом внутри кольца. Кромку не трогаем. Кабель выводим наружу.

7. Светильник соединяется с клеммами, пружины уводим в рабочее положение, вводим в отверстие до фиксации буртом.

8. Ставим лампу или модуль. Подаём питание, проверяем работу. После — отключение, финальный этап: розетки и накладки.

В деревянный потолок

1. Разметка точек с учётом конструкции и утеплителя. Расстояние от дерева до края выреза — минимум 20 мм.

2. Сверлим отверстия коронкой. Кромки обрабатываем огнебиозащитным составом. Сушим по инструкции.

3. Металлические втулки или стаканы вставляются в вырез. Обязательно — терморазрыв между корпусом и деревом.

4. Кабель в гофре или металлорукаве, с втулкой в месте прохода через дерево. Крепим к основанию.

5. Драйверы — в металлические коробки с вентиляцией. Доступ — обязателен.

6. Подключение клеммами, проверка контактов, установка светильника. Смотрим, чтобы без перекоса.

7. Ставим лампу с минимальным нагревом. Светодиоды предпочтительнее. Проверка работы, наблюдение за температурой.

В гипсокартон

1. Разметка до зашивки или после — через детектор. Вырез от профиля — минимум 25 мм.

2. Отверстия — через коронку. Убираем пыль, усиливающий элемент — по необходимости.

3. Кабель — внутри каркаса, в гофре, стягиваем к направляющим. Концы — в отверстия.

4. Клеммы подключаются, пружины гнутся, светильник — в отверстие.

5. Лампа устанавливается. Проверка. Если слышен дребезг — добавляем уплотнитель по кромке.

В панели ПВХ

1. Панель снимается либо размечается через шаблон. Центр, диаметр — обязательно.

2. С внутренней стороны приклеивается усиливающее кольцо. Ждём, пока клей схватится.

3. Отверстие — через ступенчатую коронку. Без заусенцев. Кабель выводим.

4. На базовом потолке закрепляется небольшая платформа. Так нагрузка распределяется.

5. Подключение, установка светильника, фиксация. Проверка, чтобы буртик сидел плотно.

6. Ставим лампу, включаем. Смотрим, не даёт ли светильник вибрации панели.

Установка точечных светильников в бетонный потолок

1. Трассы и места под стаканы — на стадии черновых работ. Штроба и посадка — заранее.

2. Коронкой сверлим углубления. Штробим под кабель. После — уборка пыли.

3. Гильзы ставим заподлицо. Раствором фиксируем. Кабель в каждый стакан.

4. Когда раствор высох — соединение, установка светильника. Контроль охлаждения.

5. Если ремонт уже сделан — берут накладные или тонкие встраиваемые модели. Крепим на дюбели через адаптер.

Установка накладного точечного светильника

1. Разметка через шаблон. Сверлим под дюбель или саморез — в зависимости от основания.

2. Крепим пластину или кронштейн. Уровень — проверяем.

3. Кабель в гофре подводим, запас — 8–10 см. Выводим в центр основания.

4. Проводники соединяем по цветам. Изоляция обязательна.

5. Корпус ставим на место, фиксируем винтами. Проверка на люфт.

6. Лампа или модуль — на место. Питание — включаем, свет проверяем.

После установки группы — не спешите. Полчаса работы на тест. Проверьте корпус рукой — перегрева быть не должно. Если греется — меняйте лампу, тип светильника или увеличивайте зазор.

Как подключить точечные светильники

Работать нужно только при отключённом питании. Сначала проверяется отсутствие фазы с помощью индикаторной отвёртки. Это обязательный шаг, который пропускать нельзя.

• Для подключения используется параллельная схема. Каждый светильник получает свои фазу и ноль от общей линии. Последовательную схему для светильников на 230 В использовать нельзя.

• Проводка прокладывается в гофре. Повороты фиксируются клипсами. Все соединения выполняются в распределительных коробках или нишах, к которым остаётся доступ.

• Для стандартных моделей на 230 В используется кабель 3х1,5 мм² с заземляющим проводником. Если линия длинная или суммарная мощность велика — лучше взять 3х2,5 мм².

• Если система на 12 В, драйверы размещаются как можно ближе к светильникам. Вторичная линия (после драйвера) должна быть короче, чем первичная — это уменьшает потери и нагрев.

• Клеммники выбираются с пружинными контактами. Жилы подготавливаются одинаковой длины, обозначаются L, N и PE. Скрутки без опрессовки не допускаются.

Схемы подключения

1. Параллельная лучевая звёздой, когда от распределительной коробки проложен отдельный кабель к каждому светильнику, это снижает падение напряжения и упрощает поиск неисправности.

2. Параллельная шлейфом, когда линия проходит через все светильники по порядку, кабеля меньше, но повышаются требования к аккуратности и качеству соединений.

3. Через драйвер на 12 В, где вход подключается к сети 230 В, а выход соединяется параллельно со всеми лампами MR16 или модульными светильниками, вторичные линии делаются короткими.

4. Две группы под двухклавишный выключатель, общий ноль и земля, а фаза делится на две линии — L1 и L2, распределённые по группам, что позволяет раздельное включение.

5. С диммером для совместимых светодиодных ламп, подключение по фазовому срезу или провалу, строго по схеме, указанной производителем.

Схема установки точечных светильников в натяжной потолок

1. Питание подводится к монтажной платформе на базовом потолке. Оставляется запас кабеля, точка подключения должна быть в ревизионной зоне или в доступной нише.

2. Драйверы или соединительные коробки закрепляются на несущем основании, а не на натянутом полотне. Важно предусмотреть вентиляцию и возможность добраться до них при необходимости.

3. К каждой точке прокладывается кабель — либо отдельным лучом, либо по шлейфу. Соединения делаются только в зонах с доступом, пустоты потолка для этого не используют.

4. После натяжки полотна кабель выводится наружу через термокольцо. Светильники подключаются к заранее установленным клеммникам.

5. Перед финальной установкой включается питание, проверяется работа. После этого — установка ламп и декоративных элементов.

Расчёт количества

Расчёт выполняется следующим образом:

1. 1 Определите, какая освещённость требуется. Для жилых комнат — 150–200 лк, для кухни или рабочего стола — 250–300 лк, для коридора — 100–150 лк.
2. 2 Умножьте норму на площадь помещения, чтобы узнать необходимый суммарный световой поток, и добавьте коэффициент запаса от 1,2 до 1,4.
3. 3 Разделите итог на световой поток одной лампы, округлите результат в большую сторону.
4. 4 Проверьте высоту потолков, цвет стен, наличие теней и мебели. При тёмных поверхностях добавляют одну точку на каждые 6–8 м².
5. 5 Расставьте точки равномерной сеткой. От стен — 30–50 см, между светильниками — от 60 до 120 см в зависимости от высоты помещения.

Пример: при площади 12 м² и норме 200 лк получается 2400 лм. С запасом 1,25 — 3000 лм. Если одна лампа даёт 500 лм, потребуется шесть точек.

Как подключить несколько точечных светильников

Вариант подключения:

• Выбирается способ разводки. Для вытянутых помещений удобен шлейф, для квадратных — луч.

• В распределительной коробке фаза и ноль разводятся по группам. Нулевой и заземляющий проводок — на общую шину. Каждую фазу маркируем.

• При подключении шлейфом кабель в каждую чашку заводится с двух сторон — вход и выход. Клеммы подбираются на нужное количество жил. Напряжение на соединения не должно тянуть провод.

• При разводке лучами к каждой точке идёт отдельный кабель. В коробке ставятся клеммы с запасом по току. Каждая точка подписывается.

• В системах на 12 В драйвер ставится либо один общий, либо отдельные по зонам. Вторичная разводка — лучами, чтобы исключить перегрузку на одной линии.

• После подключения — проверка. Мегомметр, если есть. Если нет — хотя бы тестер. Фазировка и отсутствие замыканий обязательны.

Как подключить точечные светильники к двухклавишному выключателю

1. К подрозетнику подводится кабель с фазой, нулём и защитой. От распределительной коробки — два отдельных фазных провода L1 и L2, и общий ноль с землёй.

2. На выключатель ставится двухклавишный механизм с перемычкой на общий вход L. Выходы подключаются к фазам L1 и L2. Винты затягиваются равномерно.

3. В коробке ноль подаётся на обе группы. PE соединяется на шине с заземлением светильников.

4. На потолке разводим L1 и L2 по разным зонам. Можно шлейфом, можно лучом — как удобнее. Соединения делаются через клеммники.

5. Проверяем: первая клавиша включает одну группу, вторая — другую. Одновременное включение даёт полный свет.

Как установить лампочку в точечный светильник

Питание отключено. Корпус светильника должен быть холодным. Доступ — свободен.

• GU10. Штырьки вставляются в пазы патрона, лампа поворачивается по часовой до фиксации, проверка лёгким обратным поворотом;

• GU5.3. Штырьки вставляются в отверстия, лампа вставляется ровно, без перекосов и усилия, поворотов не требуется;

• G9. Вставка за ножки, вдавливаем до фиксации, колбу держим не руками, а через салфетку;

• GX53. Лампа вставляется в поворотный разъём, поворот до упора, проверяем плотность прилегания;

• E14 или E27. Лампа вкручивается до упора, но без излишнего усилия, чтобы не повредить патрон;

• Галогенные лампы. Использовать только в перчатках или с салфеткой, чтобы избежать следов от пальцев.

После установки — включение питания. Проверяем, нет ли мерцания и посторонних звуков. Если что-то не так — перепроверяем соединения и совместимость лампы с диммером.

Частые ошибки при установке

Основные ошибки:

• Неправильный выбор кабеля. Использование провода с недостаточным сечением приводит к перегреву и оплавлению изоляции. Для 6–8 светильников по 7–10 Вт минимально допустимый вариант — 3×1,5 мм². При увеличении нагрузки нужен кабель 3×2,5 мм².

• Отсутствие защитного заземления. Если не подключить PE к корпусу, при пробое изоляции возрастает риск поражения током. Третий проводник обязателен на каждый светильник.

• Скрутки вместо клемм. Соединения без фиксации быстро ослабляются, контакт начинает греться. Надёжнее использовать клеммники с пружинными или винтовыми зажимами.

• Маленький зазор в подпотолочном пространстве. Недостаточное расстояние до перекрытия ухудшает охлаждение, особенно у поворотных моделей. Минимум — 6–8 см.

• Близость к горючим материалам. Установка в дерево или ПВХ без терморазрыва приводит к деформациям и перегреву. Обязательны втулки, термокольца, термоизоляция.

• Отсутствие запаса кабеля. Если оставить слишком короткий конец, подключать будет неудобно, а снять светильник повторно — проблематично. Оптимальный запас — 10–15 см.

• Ошибки при подключении к выключателю. Перепутанные фаза и ноль, неверное распределение на клавиши дают сбои, замыкания и неправильную работу.

• Монтаж без предварительной проверки. Потолок зашивается, группа не проверена, и в итоге всё приходится разбирать. Перед финишной отделкой нужно протестировать каждую точку.

Товары из статьи

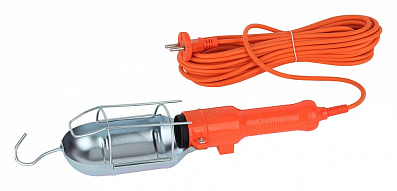

Подвесной светильник Эра WL Б0035326

844 ₽

В наличии 100

В корзину

Светильник на штанге Elektrostandard Svit a048166

2 170 ₽

В наличии 175

В корзину

Светильник на штанге Elektrostandard Vetro a043142

1 310 ₽

В наличии 200

В корзину

Светильник на штанге Elektrostandard Vetro a043141

902 ₽

В наличии 75

В корзину

Заключение

Точечные светильники — удобный инструмент для создания современного освещения. С их помощью можно равномерно распределить свет, сделать акценты в интерьере, подчеркнуть зоны и добиться спокойного фона. Чтобы результат был не только красивым, но и надёжным, монтаж нужно продумать заранее.

Если всё сделать грамотно — результат работает долго и без перебоев. Светильники не греются, лампы служат годами, а интерьер остаётся аккуратным. Это тот случай, когда можно уверенно сказать — установлено правильно.
